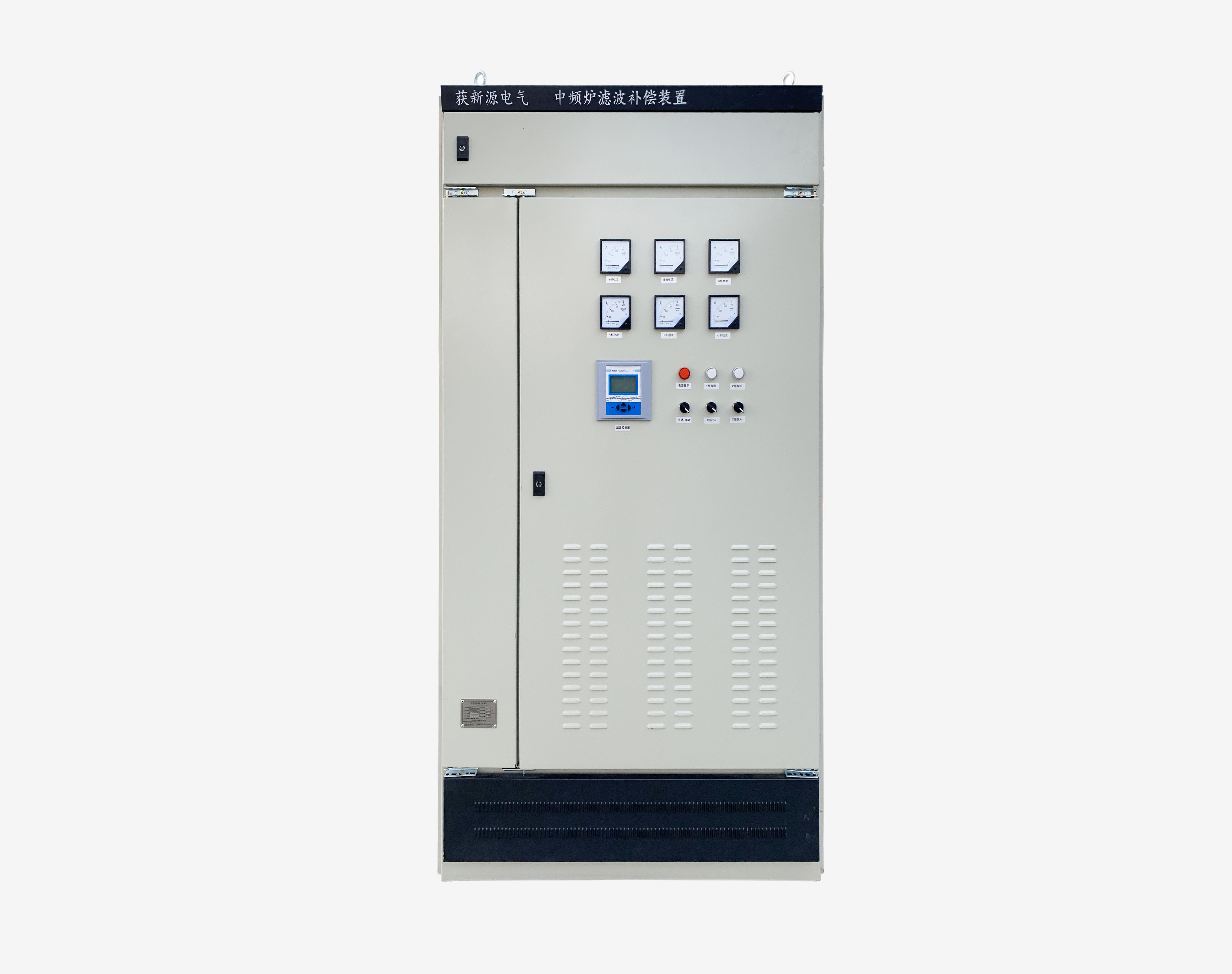

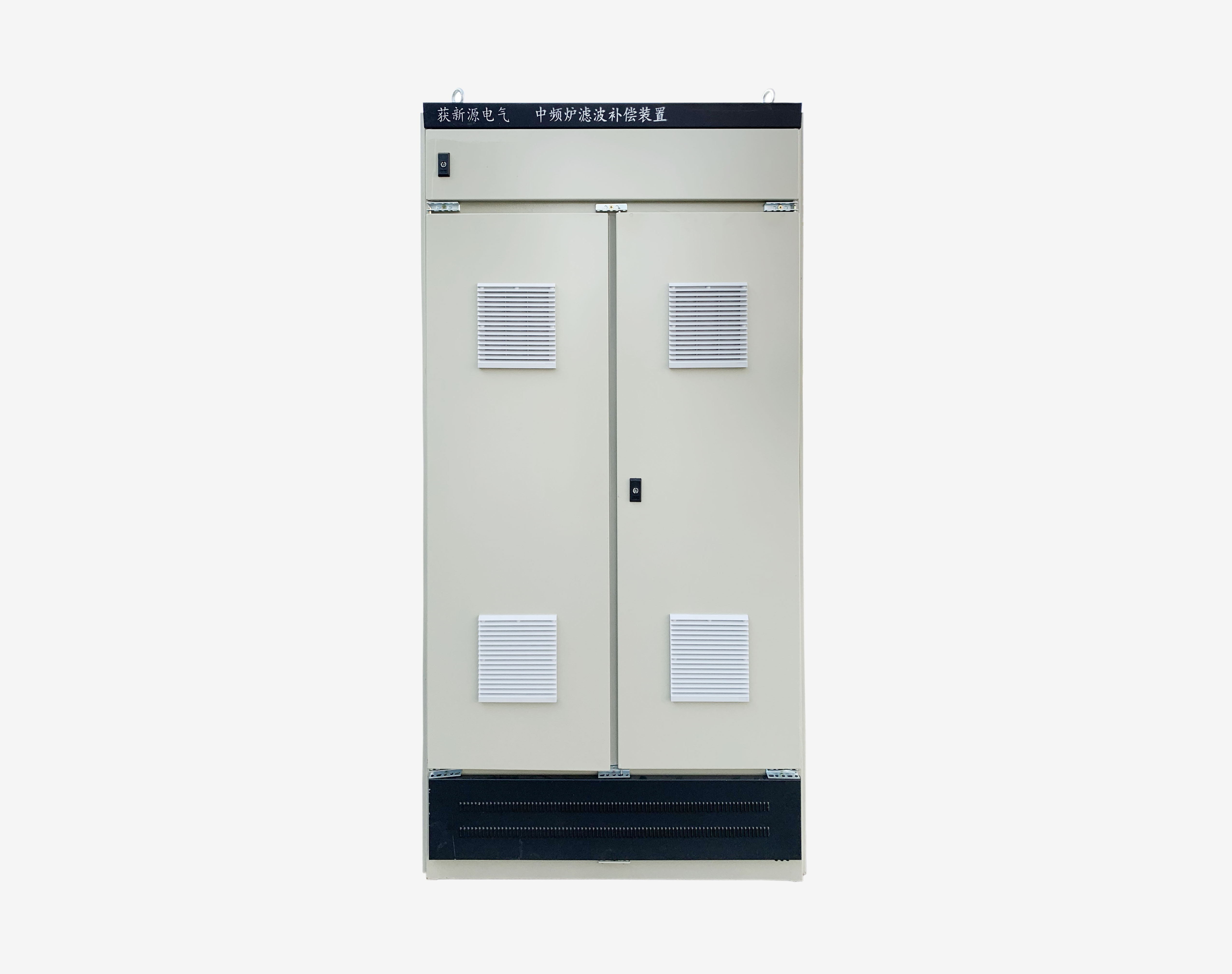

中頻爐諧波治理裝置
中頻爐工作原理：
中頻爐是一種將工頻50HZ交流電轉變?yōu)橹蓄l（300HZ以上至1000HZ）的電源裝置，把三相工頻交流電，整流后變成直流電，再把直流電變?yōu)榭烧{(diào)節的中頻電流，供給由電容和感應線圈里流過的中頻交變電流，在感應圈中產生高密度的磁力線，并切割感應圈里盛放的金屬材料，在金屬材料中產生很大的渦流。
中頻爐工作電源
中頻爐負荷為主，為非線性負荷，其為主要諧波源。治理諧波污染,是企業正常生產、節能降耗的重要保證。
中頻爐諧波治理方案
中頻爐為非線性負荷，在生產運行過程中產生的5次、7次、11次、13次等為主的高次諧波，是嚴重的諧波源。針對諧波治理，特設計主回路濾波支路是5次、7次、11次，其余支路串聯7%的電抗來平衡系統，組成LC濾波支路，用來抑制電網諧波。中頻爐濾波補償裝置的作用有三個：
1）阻止整流設備產生的諧波電流倒灌流入高壓側，避免諧波對高壓側計量端造成影響；
2）保障電氣設備用電的安全性和生產設備的穩定運行。使諧波電流在總負載側前端消化吸收的同時，消除不平衡現象，穩定母線電壓，加強系統電壓穩定性。
3）節能降耗。通過精細的無功補償和諧波治理，提高系統功率因數，使諧波的含量達到要求的范圍，避免月電度電力考核罰款；亦能使高壓總供電電流下降。
需要了解詳細的治理方案，可來電咨詢。
一、按中頻爐爐殼的材質分：
鋼殼爐，鋁殼爐
二、按照中頻爐熔煉金屬不同分為：
熔煉廢舊鋼鐵為中頻熔鋼爐（熔鐵爐）；熔煉鋁合金為熔鋁爐；熔煉不銹鋼為不銹鋼熔煉爐；熔煉銅合金為熔銅爐；熔煉金為熔金爐。
三、按照中頻熔煉爐爐體噸位分為：
0.25噸、0.5噸、1噸、2噸、3噸、5噸、10噸、15噸、20噸。。。。等中頻熔煉爐，噸位都可定制。
四、按照中頻熔煉爐?電源模式不同分為：
1、中頻熔煉爐電源為串聯模式且為單供電模式，每套電爐一套變壓器、一套單供電中頻電源系統;每套電爐采用雙爐體，一備一用，單供電的方式。工作時:一臺爐體熔化，另一臺爐體備用。每套電爐中的獨立中頻電源系統功率可調。
2、中頻熔煉爐電源為串聯模式且為雙供電模式，每套電爐一套變壓器、一套串聯諧振中頻電源系統，每套電爐采用雙爐體，同時供電的方式，雙爐體具有同時工作,一個爐體熔化和一個爐體升溫、保溫、調質的功能。正常工作時:一臺爐體熔化，另一臺爐體升溫、保溫、調質。每套中頻電源系統功率可以在兩個爐殼之間自由分配。功率因數高0.95， 可恒功率輸出。
3、中頻熔煉爐電源為并聯模式且為大小電源，一臺變壓器對應兩臺中頻電源，配置兩臺中頻爐體，采用兩臺電動換爐開關轉換。來實現一臺爐體熔煉一臺爐體用于保溫,如此交替工作。
優點：配置簡單、投資小、大功率配置熔煉，保溫采用小電源工作。單臺變壓器，可減少變壓器空損。兩臺爐體同時澆鑄可滿足鑄造車間澆鑄大噸位鑄件。
